Фиксированные индукторы
| Фотографии | Производитель. Часть # | Доступность | Количество | Таблицы данных | Серия | Корпус/корпус | Упаковка | Состояние продукта | Тип | Материал - сердечник | Индуктивность | Допуск | Номинальный ток (Ампер) | Ток - Насыщение (Isat) | Экранирование | Сопротивление постоянному току (DCR) | Q @ Freq | Частота - саморезонансная | Номинальные значения | Рабочая температура | Частота индуктивности - Тест | Особенности | Тип крепления | Устройство поставщика Упаковка | Размер/измерение | Высота - в сидячем положении (макс.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
IFSC1008ABER3R3M01FIXED IND 3.3UH 1.35A 0.155OHM Vishay Dale |
1,795 |
|
Таблицы данных |
IFSC-1008AB | Nonstandard | Tape & Reel (TR) | Active | - | - | 3.3 µH | ±20% | 1.35 A | 1.6A | Shielded | 155mOhm Max | - | - | - | -55°C ~ 125°C | 100 kHz | - | Surface Mount | - | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.047" (1.20mm) |
|
IMC2220ER100KFIXED IND 10UH 690MA 210MOHM SMD Vishay Dale |
4,336 |
|
Таблицы данных |
IMC-2220 | 2220 (5650 Metric) | Tape & Reel (TR) | Active | - | - | 10 µH | ±10% | 690 mA | - | Unshielded | 210mOhm Max | 10 @ 2.52MHz | 19MHz | - | -40°C ~ 125°C | 2.52 MHz | - | Surface Mount | 2220 (5650 Metric) | 0.221" L x 0.197" W (5.61mm x 5.00mm) | 0.165" (4.20mm) |
|

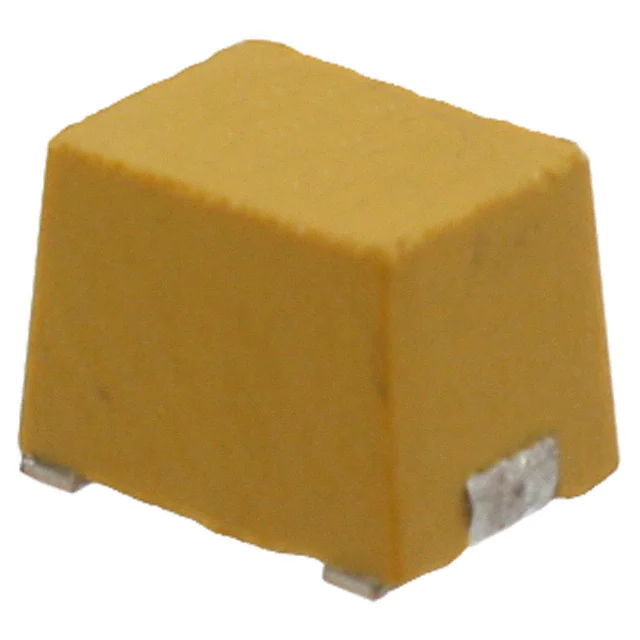

IMC1812ES2R7KFIXED IND 2.7UH 370MA 750MOHM SM Vishay Dale |
6,661 |
|
Таблицы данных |
IMC-1812 | 1812 (4532 Metric) | Tape & Reel (TR) | Active | Drum Core, Wirewound | Iron Powder | 2.7 µH | ±10% | 370 mA | - | Unshielded | 750mOhm Max | 50 @ 7.96MHz | 50MHz | - | -55°C ~ 125°C | 7.96 MHz | - | Surface Mount | 1812 | 0.177" L x 0.126" W (4.50mm x 3.20mm) | 0.134" (3.40mm) |
|
|
IMC1812ES100KFIXED IND 10UH 250MA 1.6 OHM SMD Vishay Dale |
4,820 |
|
Таблицы данных |
IMC-1812 | 1812 (4532 Metric) | Tape & Reel (TR) | Active | Drum Core, Wirewound | Iron Powder | 10 µH | ±10% | 250 mA | - | Unshielded | 1.6Ohm Max | 50 @ 2.52MHz | 20MHz | - | -55°C ~ 125°C | 2.52 MHz | - | Surface Mount | 1812 | 0.177" L x 0.126" W (4.50mm x 3.20mm) | 0.134" (3.40mm) |
|
|
IMC1812ER4R7KFIXED IND 4.7UH 315MA 1 OHM SMD Vishay Dale |
4,348 |
|
Таблицы данных |
IMC-1812 | 1812 (4532 Metric) | Tape & Reel (TR) | Active | Drum Core, Wirewound | Iron Powder | 4.7 µH | ±10% | 315 mA | - | Unshielded | 1Ohm Max | 50 @ 7.96MHz | 35MHz | - | -55°C ~ 125°C | 7.96 MHz | - | Surface Mount | 1812 | 0.177" L x 0.126" W (4.50mm x 3.20mm) | 0.134" (3.40mm) |
|

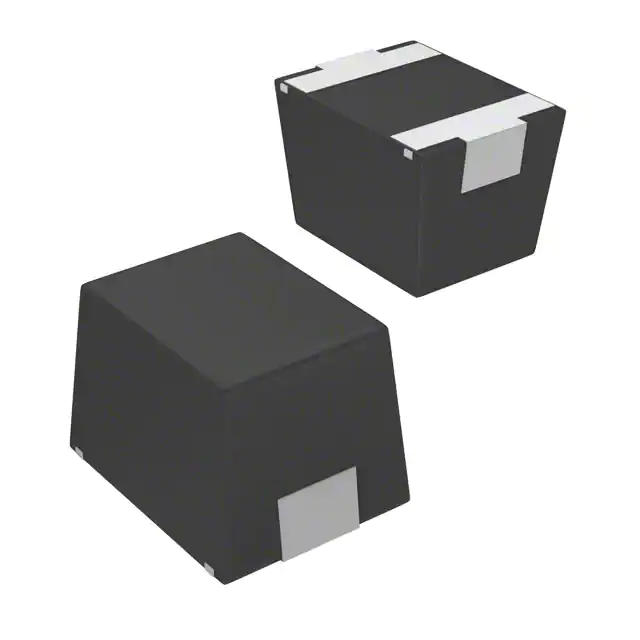

IMC1210ER2R2KFIXED IND 2.2UH 320MA 1 OHM SMD Vishay Dale |
2,251 |
|
Таблицы данных |
IMC-1210 | 1210 (3225 Metric) | Tape & Reel (TR) | Active | Drum Core, Wirewound | Iron Powder | 2.2 µH | ±10% | 320 mA | - | Unshielded | 1Ohm Max | 30 @ 7.96MHz | 75MHz | - | -55°C ~ 125°C | 7.96 MHz | - | Surface Mount | 1210 | 0.126" L x 0.098" W (3.20mm x 2.49mm) | 0.095" (2.41mm) |
|

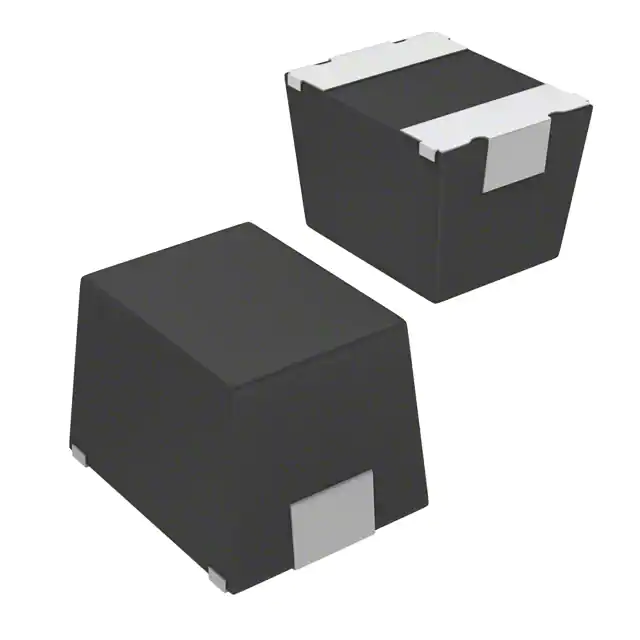

ISC1210ER2R2KFIXED IND 2.2UH 320MA 900MOHM SM Vishay Dale |
2,219 |
|
Таблицы данных |
ISC-1210 | 1210 (3225 Metric) | Tape & Reel (TR) | Active | Drum Core, Wirewound | Iron Powder | 2.2 µH | ±10% | 320 mA | - | Shielded | 900mOhm Max | 30 @ 7.96MHz | 65MHz | - | -55°C ~ 125°C | 7.96 MHz | - | Surface Mount | 1210 | 0.126" L x 0.098" W (3.20mm x 2.49mm) | 0.095" (2.41mm) |
|
IHLP2525CZER220M51FIXED IND 22UH 2.8A 174 MOHM SMD Vishay Dale |
1,078 |
|
Таблицы данных |
IHLP-2525CZ-51 | Nonstandard | Tape & Reel (TR) | Active | Molded | - | 22 µH | ±20% | 2.8 A | 2.2A | Shielded | 174mOhm Max | - | 8.3MHz | - | -55°C ~ 125°C | 100 kHz | - | Surface Mount | - | 0.270" L x 0.255" W (6.86mm x 6.47mm) | 0.118" (3.00mm) |
|
IHLP2020CZERR68M5AFIXED IND 680NH 11.3A 9.74 MOHM Vishay Dale |
2,204 |
|
Таблицы данных |
IHLP-2020CZ-5A | Nonstandard | Tape & Reel (TR) | Active | Molded | - | 680 nH | ±20% | 11.3 A | 8.2A | Shielded | 9.74mOhm Max | - | 77.7MHz | AEC-Q200 | -55°C ~ 155°C | 100 kHz | - | Surface Mount | - | 0.204" L x 0.204" W (5.18mm x 5.18mm) | 0.118" (3.00mm) |
|
|
IMC1210ER220KFIXED IND 22UH 145MA 3.7 OHM SMD Vishay Dale |
1,361 |
|
Таблицы данных |
IMC-1210 | 1210 (3225 Metric) | Tape & Reel (TR) | Active | Drum Core, Wirewound | Iron Powder | 22 µH | ±10% | 145 mA | - | Unshielded | 3.7Ohm Max | 30 @ 2.52MHz | 19MHz | - | -55°C ~ 125°C | 2.52 MHz | - | Surface Mount | 1210 | 0.126" L x 0.098" W (3.20mm x 2.49mm) | 0.095" (2.41mm) |
